蘋果
、三星等巨頭引領新一代3C輕薄防水技術發布時間：2016-09-29 13:56:48防水技術滲透消費電子領域，滿足多重潛在用戶需求
防止電子產品意外進水是用戶的痛點
。電量、進水、碎屏是智能手機的三大痛點，進水損失最大。
智能手機繼Type-C之后，轉向正在爆發的消費電子防水主題
。防水能解決用戶多項痛點需求(防進水增加壽命、多場景使用/水下拍攝、易清洗更衛生)，有望在蘋果(iPhone7/watch2)/三星(S7/Note7)等巨頭引領下，擴散其他品牌，以及跨領域到全部3C 及汽車、醫療領域，市場規模數百億。新一代防水技術環節中硅膠結構件、聲學、連接器、檢測設備等多個產業環節都有望受益市場爆發！解決用戶痛點，增加使用場景，在蘋果三星等巨頭引領下，防水產業鏈上的模切產品爆發在即。上一代防水技術：三防手機以外殼橡膠密封防水為主
防水手機概念最早是從功能機時代的三防機開始的
。三防機指的是實現防水防振防塵的手機：（1）防水：上下殼體防水，按鍵區域
，電池倉，傳感器，SPK，MIC，受話器等；（2）防振：主要考慮外觀件的剛性
，按鍵、蓋板保護，內部元器件保護；（3）防塵： 一般來講
，若能達到防水，就能達到一定的防塵效果。全球最早的防水手機是愛立信的全球首款三防機——愛立信 R250 PRO
，R250 PRO 機 身采用了鎂金屬制成，縫隙處嵌入了橡膠材質，在加上諸多特殊的細節處理，很好的保 證了該機的防水性能，同時該手機防水方面的技術工藝影響著后來歷代三防手機的防水設計。愛立信 R250 PRO

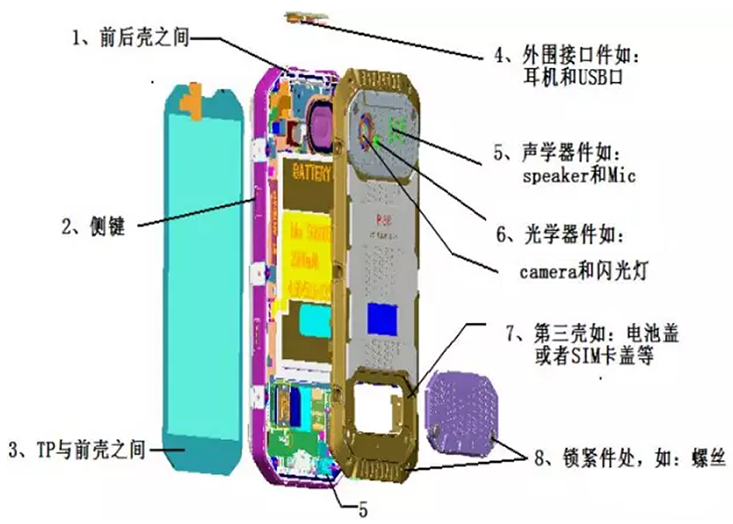

手機潛在進水點

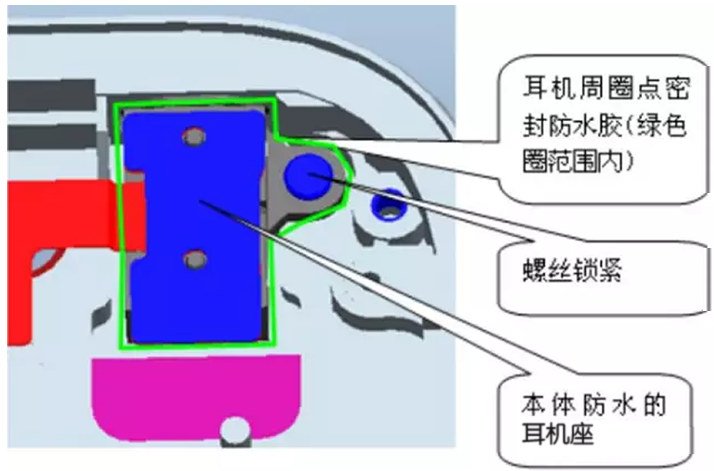

耳機接口防水
三防機對外觀要求不高
，因此外殼多采用軟+硬的雙料注塑工藝。為達到抗跌效果，手 機邊緣多為軟膠設計。在機身防護上面，首先考慮機殼上面潛在的進水點，如前后殼、 側鍵、觸摸屏與前殼之間、耳機和 USB 口、聲學器件、光學器件、電池蓋、鎖緊件等。 前后殼殼體硬膠多采用通常采用 PC+20% 玻纖材料，代表產品是三星 CF3200HF F17003， CF3200HF K2115；殼體軟膠通常采用 TPU 材料，拜耳 TPU 80AP10，材 料硬度 80；硅膠密封圈材料通常采用信越 KE-931-UU，材料硬度 30；固定螺絲通常 采用經耐腐蝕處理的碳鋼螺絲，常用的耐腐蝕處理有電泳黑，鍍鋅鎳合金及 PVD 工藝。三防電子產品外觀

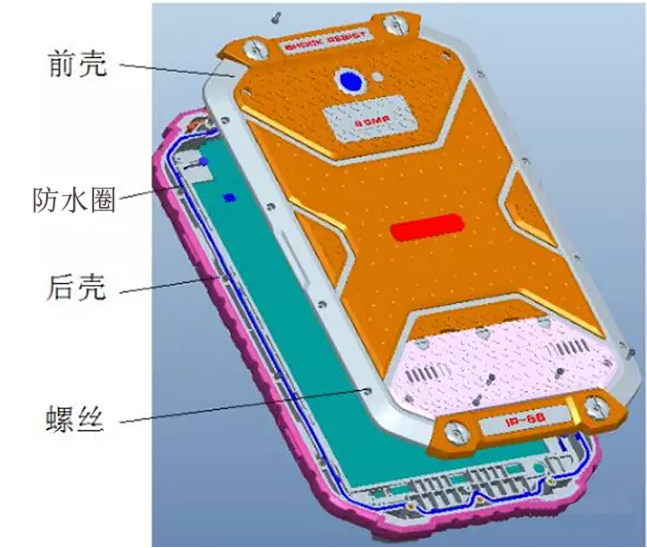

手機前后殼與防水圈

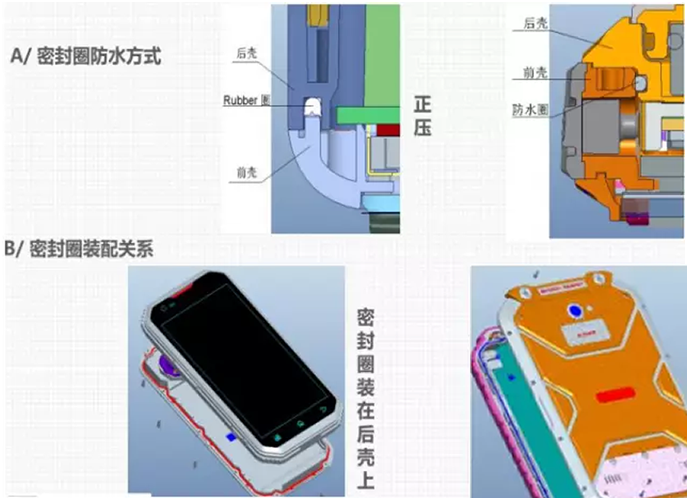

密封圈防水方式
前殼與觸摸屏的防水主要采用熱熔膠，背膠等防水方式
，類型有結構熱熔膠、防水雙面 背膠、防水雙面背膠+ 密封膠、防水雙面背膠+ 結構熱熔膠、前殼和 TP 等，根據部 件形狀的不同采用不同的密封工藝。Sim 卡和側鍵防水同樣主要采用雙料注塑的方式， 另外防水粘膠也是提升防水可靠度手段之一。Sim 卡防水

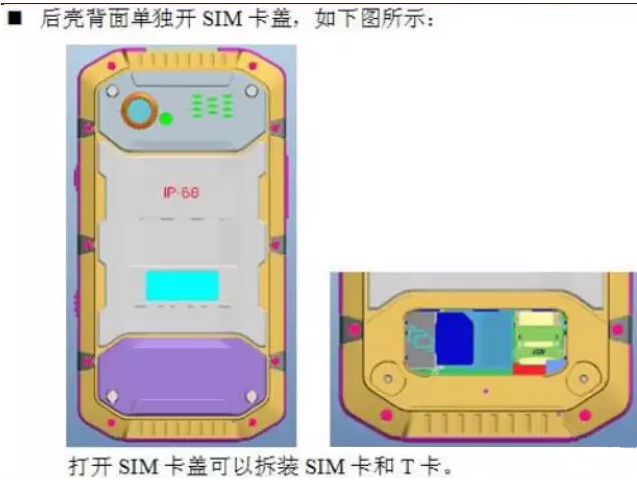

后殼背面單獨開SIM卡蓋

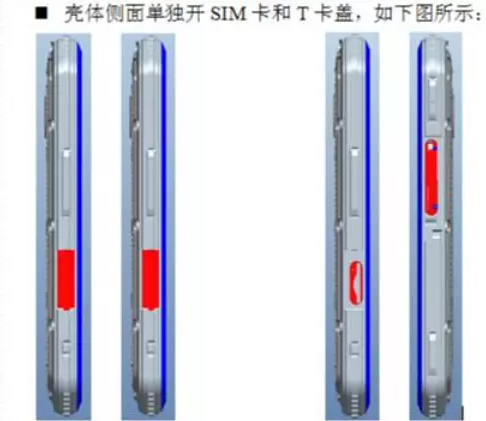

殼體側面單獨開SIM卡T卡蓋

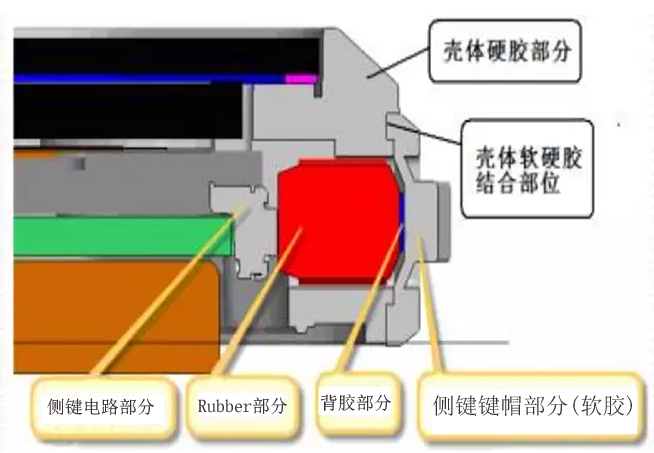

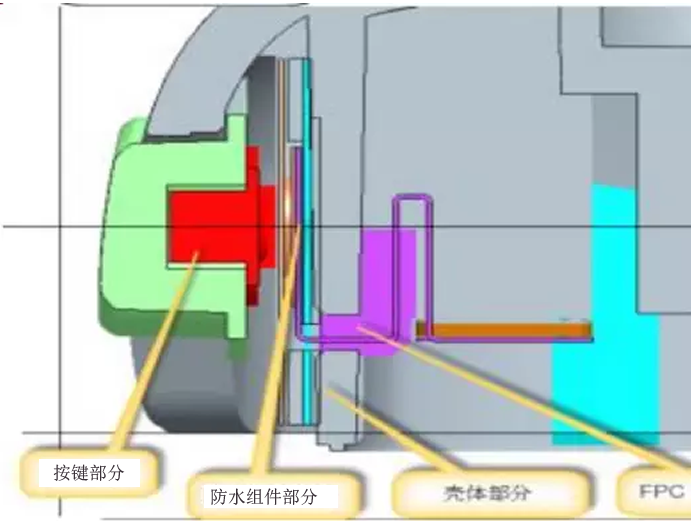

側鍵防水
總結來講
，三防機所代表的手機防水結構件由防水膠墊、O 型密封環、防水泡棉、背膠 組成，主要材料是以橡膠密封為主，不同的部件密封的塑料有所差異。例如 O 型密封 圈是典型的擠壓型密封，采用彈性塑料，效果主要決定于 O 型圈截面直徑的壓縮率和 拉伸量。其他部位如手機屏幕普遍采用防水背膠和膠水貼合；按鍵用覆蓋膠膜；側鍵用 雙色注塑工藝；接口部分用軟硬膠和過盈配合；MIC 用覆膜和泡棉貼住。、O 型密封環、防水泡棉" alt="防水膠墊、O 型密封環、防水泡棉"/>橡膠密封圈（O 型圈）是指截面為 O 型的橡膠圈。目前在液壓和氣壓傳動系統中應用 廣泛

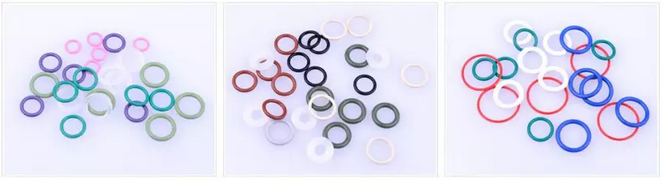

，用于機械部件在靜態和動態調節下防止液體和氣體介質的泄露。O 型密封圈結構 簡單、安裝方便、成本低、易維修、材質多樣，根據不同的條件可以選擇不同的材料與 之適應。多種類型的防水橡膠圈

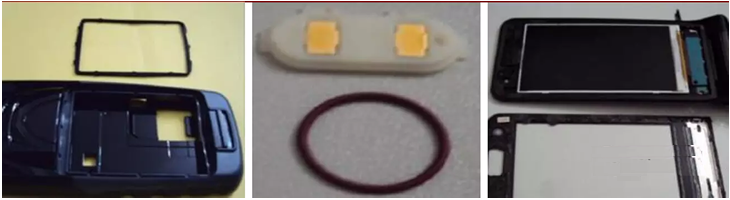

防水膠墊、O 型密封環
、防水泡棉

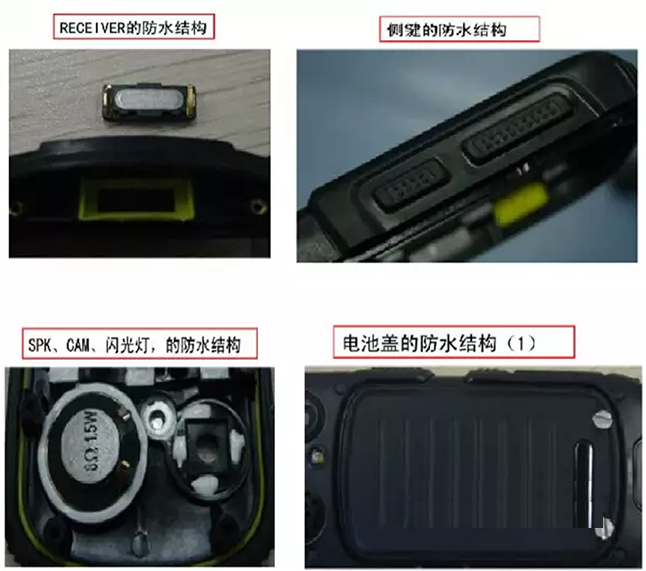

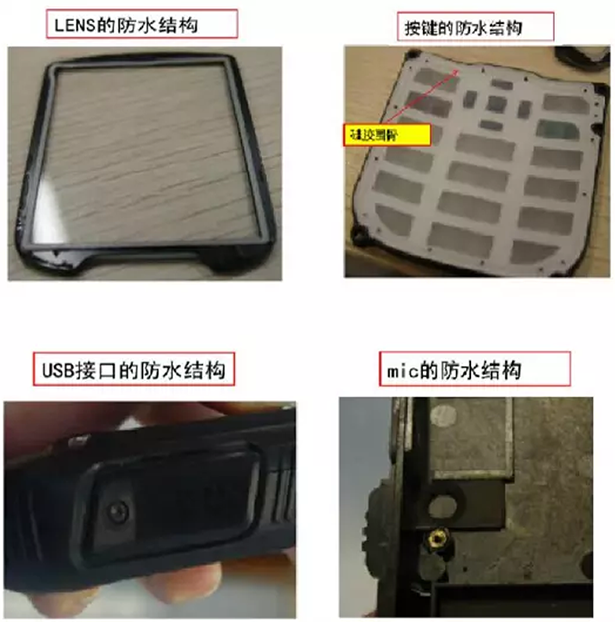

三防手機不同不同的防水結構
蘋果、三星等巨頭引領新一代3C輕薄防水技術
智能手機同質化競爭下
，手機廠商想方設法提升產品可識別度和區分度，建立核心賣點。 建立有區分度核心賣點是中高端智能手機提升產品單價，增強盈利能力的主要手段，也 新技術被不斷采用的核心動力。各大手機廠商必須在手機產品上競爭性的采用新技術來體現產品的可辨識度，而這也是爆款產品的特征之一。因此我們認為在 B 端，手機廠商提升產品區分度也是其采用防水技術的驅動力之一，有望在接下來逐漸成為手機標配。三星已經開始將防水作為產品核心賣點加以宣傳推廣，同時產品防水功力也在持續提升
。 我們注意到，今年三星利用奧運會這一契機，將三星 S7 edge 的防水大加宣傳，以“不 一樣的看法，不一樣的奧運”為口號，暗示三星 S7 edge 的多元使用場景，其廣告在 央視奧運節目中異常引人注目。此外，三星新旗艦機型 Galaxy Note 7 主打安全牌，將 虹膜識別和 IP68 等級的防水作為核心賣點，Galaxy Note 7 已經在水深 15m 處測試 30 分鐘而且并沒有造成故障。預期防水將作為未來三星手機差異化的核心賣點持續出現在 其品牌各種機型中。三星 S7 將防水功能作為核心賣點大肆宣傳
新款蘋果產品加入防水功能：
1）Apple Watch Series 2
Apple Watch Series 2 支持 50 米深度防水

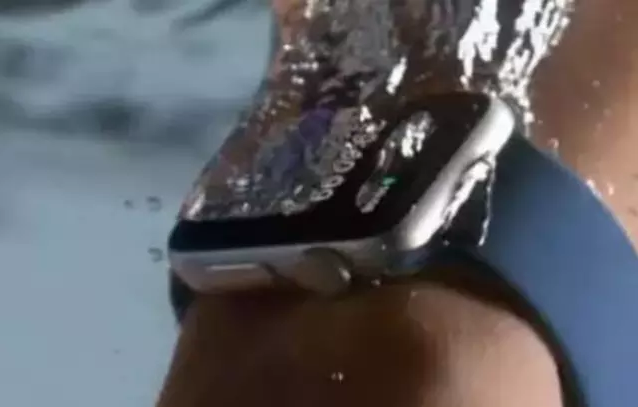

，游泳時也可以佩戴。新款的蘋果手表使用 的是比一代更加高級防水技術 IPX8，并且其防水性能經過各種方法測試。新款 Apple watch 的深度防水功能超出我們預期。新款 Apple watch 支持深度防水

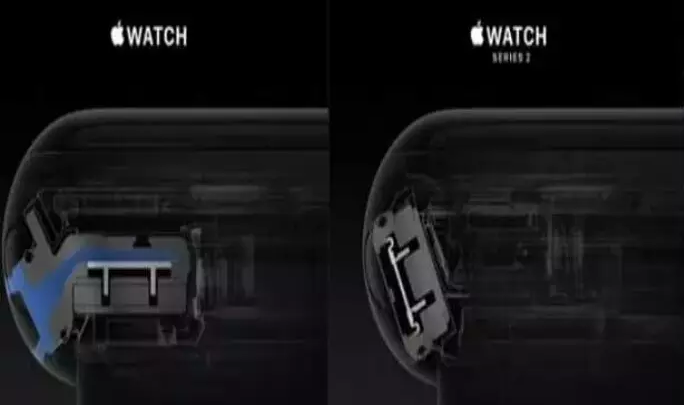

新款蘋果手表使用了更加高級的防水技術
2）iPhone 7 實現 IP67 防水等級
除了手表之外，新發布的 iPhone 7 值得注意的新特性之一是 IP67 防水等級

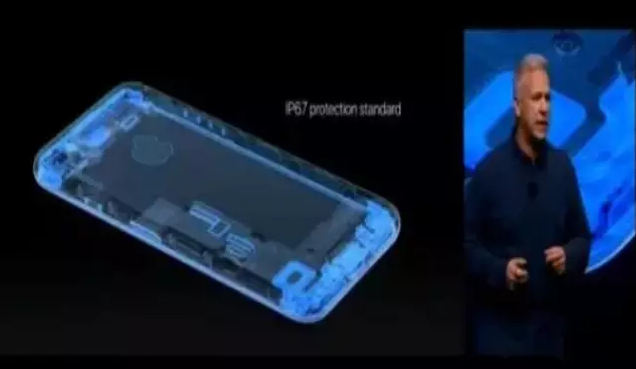

，能在水下 1 米處堅持 30 分鐘。發布會現場，在蘋果講到這個功能時，觀眾的反應非常熱烈，證 明消費者對防水功能的期待。新款 iPhone7 支持 IP67 防水
，可以防止意外落水損害手機
蘋果持續布局防水專利

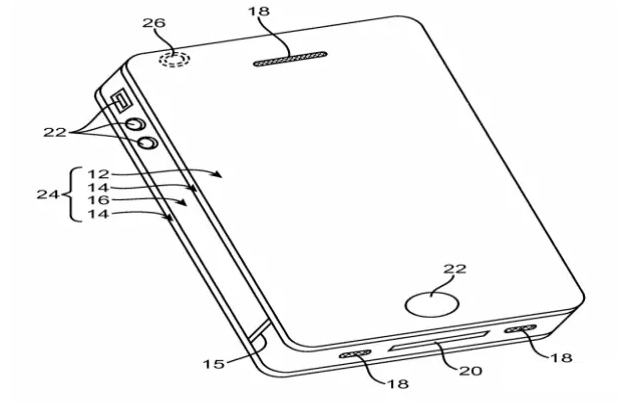

，未來有望持續提升防水功能。我們梳理發現，蘋果在過去五年 中有多達 44 件有關防水的專利授權。以下列舉了其中兩件，從中我們可以看到蘋果在不斷深入布局不同手段的防水薄膜技術。在接下來的 iPhone8 中，我們有望看到具有更 高防水等級的蘋果手機。蘋果防水專利示例
1
、Methods for shielding electronic components from moistureUnited States Patent 916143
時間：10/13/2015
內容：通過等離子體輔助化學氣相沉積（PACVD）將高度集成的電路板（PCB）用一個疏水涂層覆蓋和保護起來，其原理同青山新材TIS-PCB納米涂層
，是一種新型納米材料，也稱納米涂層，厚度僅為2-6微米，這樣的厚度對于手機等3C類產品來說是不可多得的材料，因?yàn)閹缀蹩梢院雎酝繉拥暮穸龋挥脫?dān)心因?yàn)橥繉庸ば虻脑黾佣鴮?duì)外觀結構造成困擾，目前在大陸地區納米涂層原料廠家并不多見，數青山新材納米涂層比較成熟，也已經得到了多家上市公司的認可和批量應用。
2
、Electronic devices with moisture resistant openingsUnited States Patent 8830662B2
時間：09/09/2014
內容：在電子設備潛在的水分進入的接口結構上面覆蓋防水透氣薄膜
，包括按鍵，音頻 接口和數據連接接口以及結構件的空隙之間。蘋果防水專利

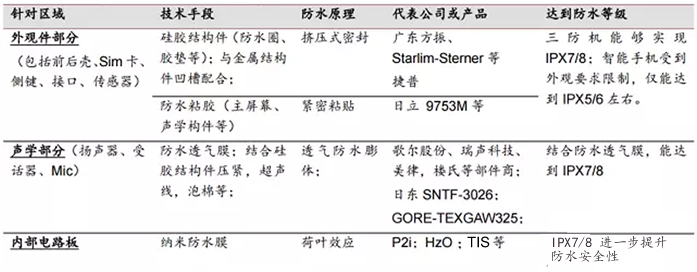

防水技術多環節受益
，市場規模可觀與工業應用相比
，手機的防水工藝的各個環節（設計、制造、測試）要求更加嚴格苛刻。 從總體情況來看，要達到高等級的防水技術（IPX6 以上），需要多種工藝的配合，不同部位，防水的手段具有多樣性。部分地方工藝與傳統概念的防水方式差異較大，例如在 麥克風和聽筒部分，由于需要傳導聲音，必須使用只能允許空氣分子通過，而不能讓水 分子通過的特殊工藝。總的來講，智能手機的防水技術在不同的部位采用不同的隔離方 案，首先在外殼上以硅橡膠（圈、墊）密封和防水粘膠、聲學防水（防水透氣隔膜）， 進一步采用電路板防水（納米材料覆膜）等多種方式，以達到高等級的防水效果。、制造、測試）" alt="手機的防水工藝的各個環節（設計、制造
、測試）"/>從蘋果三星等巨頭旗艦級手機向其他中高端普及，手機防水有望普及到迅速提升滲透率
， 行業爆發在即。目前防水已經成為三星旗艦手機的標配，今年蘋果也把 IP67 防水功能 加入新款 iPhone7，17 年在新品（iPhone8）中進一步實現 IP68 等級。據供應鏈了解， 國內手機品牌華為、OPPO、VIVO、小米等也將會跟隨行業趨勢把防水作為賣點之一 加入新款手機中，防水技術有望復制指紋識別等技術的普及路徑，從三星、蘋果的旗艦 手機首先向其他品牌中高端機型（兩千元以上）普及，預計 2017 年蘋果發布防水等級 更高的機型后進一步刺激市場需求，到 2018 年實現中高端機型標配（滲透率 50%）， 然后進一步往兩千元以下乃至一千元手機市場滲透。智能終端防水技術滲透率預測

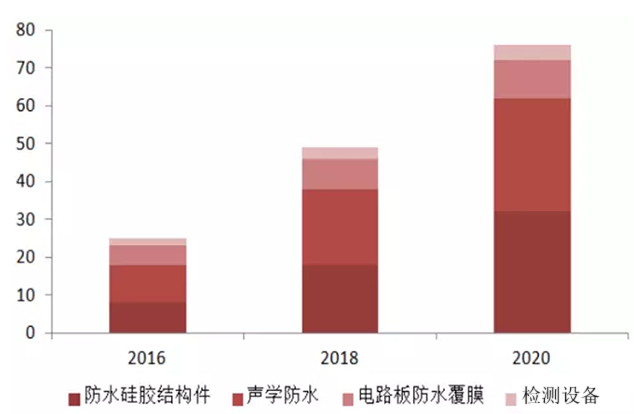

智能終端防水技術各環節市場規模
